| Plaats van herkomst: | China |
|---|---|
| Merknaam: | NTH |
| Modelnummer: | PL-06, PL-08, PL-10, PL-12, |
| Min. bestelaantal: | 1 set |
| Prijs: | Negotiation |
| Verpakking Details: | Het goede en vaste pakket is geschikt voor het overzeese en lucht verschepen |
| Levertijd: | 3 beschikbare het werkdagen |
| Betalingscondities: | T / T, Western Union |
| Levering vermogen: | 1000 sets/M |
| Naam van het product: | PL KLEMMEN VAN DE TREKKRACHT DE ACHTERmacht | Materiaal: | gesmeed staal |
|---|---|---|---|
| Gebruik: | Het grijpen/Inrichting | Functie: | Hoge precisie/Hoog - kwaliteit |
| formaat: | verwijs naar de specificatie | Service: | OEM/ODM is aanvaardbaar |
| Hoog licht: | de klem van de draaibankkaak,de klem van de machtsring |
||

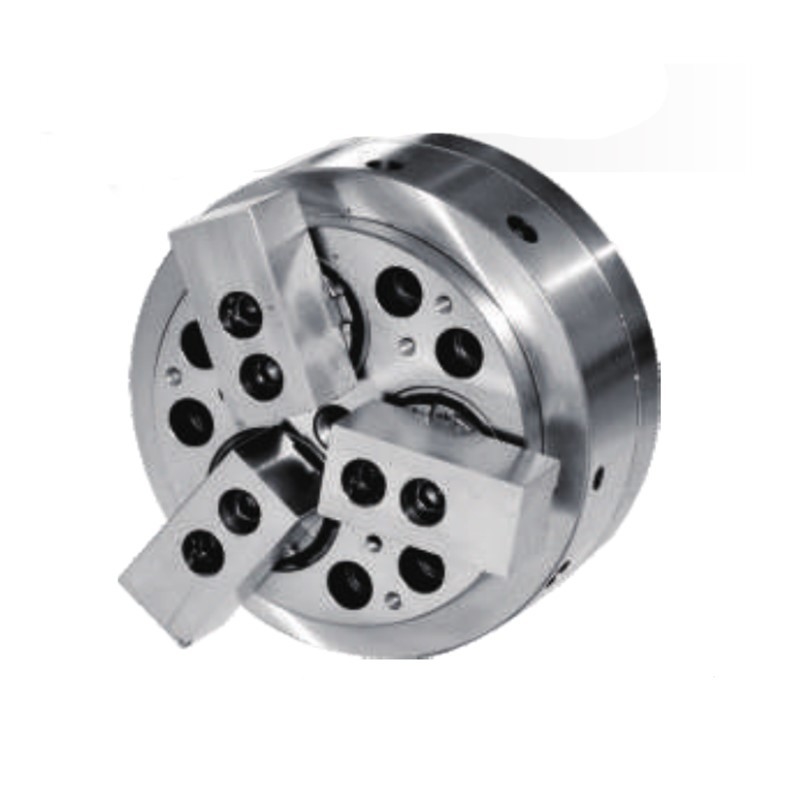

PL KLEMMEN VAN DE TREKKRACHT DE ACHTERmacht
Merk: NTH
Zal de trekkracht achtereigenschap van het radiale grijpen leiden tot bijna geen het werkstuk die verplaatsing optillen; OMATEI-is de Trekkracht Achtermacht Chucka ideaal voor de aanpassing van het gieten en het smeden van delen;
Door het gegrepen het werkstuk aan surfce appressing, OMATEI-Klemmen van de Trekkracht zijn de Achtermacht geschikt voor het zware machinaal bewerken.
Klemactuators met cilindrische structuur zijn duurzaam en verzekert hoge het grijpen herhaalbaarheid.
De nauwkeurige self-centering en trekkracht achtereigenschappen zijn adequaat voor nauwkeurige lengtecontrole machinaal bewerkend vereisten.
De facultatieve componenten kunnen selecter voor het ontdekken van de juiste positie inzake geautomatiseerde laadmachine zijn.
Grootte-eenheid: mm
| Specificatie Model |
Duikersslag mm |
Kaakslag Dia. mm |
Maximum t/min | Max.pull kracht kgf (KN) |
Maximum het grijpen kracht KN |
|---|---|---|---|---|---|
| Pl-06 | 10 | 5.3 | 3500 | 1420(14) | 2950(29) |
| Pl-08 | 10 | 5.3 | 3000 | 2240(22) | 4890(48) |
| Pl-10 | 16 | 11.6 | 2500 | 3160(31) | 4990(49) |
| Pl-12 | 16 | 11.6 | 2000 | 4480(44) | 7240(71) |
| Specificatie Model |
Max.Oil druk kgf/cm2 (Mpa) |
Gewicht Kg |
Passende cilinder | Grijpende waaier mm |
|---|---|---|---|---|
| Pl-06 | 22 (2,2) | 15.4 | S-100 (S-100R) | Ø35-Ø160 |
| Pl-08 | 22 (2,2) | 27.8 | S-125 (S-125R) | Ø40-Ø210 |
| Pl-10 | 30 (2,9) | 45.9 | S-125 (S-125R) | Ø50-Ø254 |
| Pl-12 | 30 (2,9) | 75.7 | S-150 (S-150R) | Ø50-Ø304 |
| Specificatie Model |
A | B | C | D | E | F | Gmax | Gmin | H | Jmax | Jmin |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pl-06 | 169 | 83 | 140 | 82,563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| Pl-08 | 210 | 97 | 170 | 106,375 | 17 | 5 | 16.5 | 6.5 | 84 | 57 | 47 |
| Pl-10 | 254 | 110 | 220 | 139,719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| Pl-12 | 304 | 125 | 220 | 139,719 | 18 | 5 | 21.5 | 5.5 | 120 | 72.5 | 56.5 |
| Specificatie Model |
I | K | L | M | Nmax | Nmin | Pmax | Pmin | Q | R | S | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pl-06 | - | 6-M10×1.5P | 14 | 104.8 | 56.65 | 54 | 33 | 23 | 35 | 32 | 36 | M16×2P |
| Pl-08 | 26 | 6-M12×1.75P | 17 | 133.4 | 69.65 | 67 | 38 | 28 | 40 | 38 | 36 | M20×2.5P |
| Pl-10 | 32 | 6-M16×2P | 24 | 171.4 | 87.8 | 82 | 48 | 32 | 50 | 50 | 46 | M24×3P |
| Pl-12 | 36 | 6-M16×2P | 20 | 171.4 | 102.8 | 97 | 47 | 31 | 60 | 52 | 50 | M27×3P |
Behoudens technologieveranderingen zonder voorafgaande informatie
De niet genormaliseerde vereisten kunnen worden gemaakt
