| Plaats van herkomst: | China |
|---|---|
| Merknaam: | NTH |
| Certificering: | CE |
| Modelnummer: | 2F-serie |
| Min. bestelaantal: | 1 set |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Goed en stevig pakket is geschikt voor zee- en luchtvervoer |
| Levertijd: | 3 werkdagen beschikbaar |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 1000 sets/M |

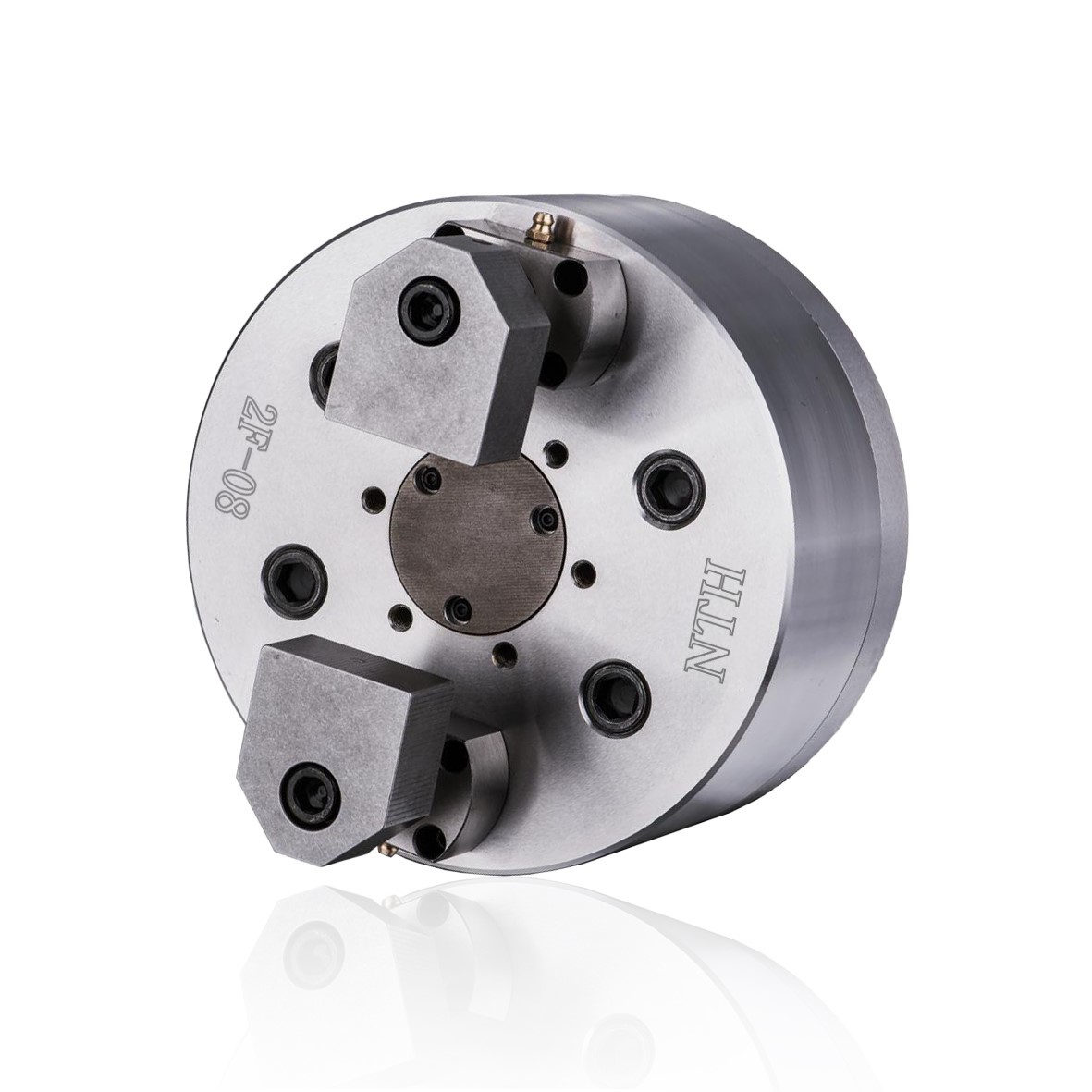

| Naam van het product: | 2F FINGER POWER CHUCK | Materiaal: | Gesmeed staal |
|---|---|---|---|
| Gebruik: | Het grijpen/Inrichting | Kenmerken: | Hoge precisie/Hoog - kwaliteit |
| Grootte: | Verwijs naar de specificatie | Diensten: | OEM/ODM is aanvaardbaar |
| Markeren: | 2F Power Chuck,2Jaw Power Chuck,Grijpkracht Chuck |
||
Voor het voorkomen van vervorming van het werkstuk voor het vasthouden van het eindoppervlak, geschikt voor dun werkstuk.
Het compensatie-mechanisme voor het vasthouden van onregelmatige werkstukken.
Het kan samen met het controleapparaat worden gebruikt om de klemstatus te controleren.
Productiekatalogus Download:2F-serie PDF.pdf
(Afmetingseenheid: mm)
| Specs / model | Plunger slag mm |
Kaak stroke Dia. mm |
Max gooit Dia weg. mm |
Min gooit Dia weg. mm |
Max.D.B. trek KN ((kgf) |
| 2F-05 | 12 | 8 | 53 | 25 | 5.0(510) |
| 2F-06 | 12 | 8 | 79 | 55 | 6.0(512) |
| 2F-08 | 12 | 8 | 106 | 75 | 12.0(1224) |
| 2F-10 | 12 | 8 | 150 | 119 | 12.0(1224) |
| 2F-12 | 12 | 8 | 200 | 169 | 12.0(1224) |
| Specs / model | Maximale klemkracht KN ((kgf) |
Maximaal RPM | Inertie kg*m2 |
Gewicht kg |
Gecombineerde cilinders | Maximale druk Mpa (kgf) |
| 2F-05 | 4.0(408) | 4000 | 0.015 | 9 | S-100R/SNK-100 | 0.7(7) |
| 2F-06 | 5.0(510) | 4000 | 0.035 | 9.8 | S-100R/SNK-100 | 0.8(8) |
| 2F-08 | 11.0(1122) | 3500 | 0.12 | 20.3 | S-100R/SNK-100 | 1.7(17) |
| 2F-10 | 11.0(1122) | 3500 | 0.28 | 30.7 | S-100R/SNK-100 | 1.7(17) |
| 2F-12 | 11.0(1122) | 3000 | 0.52 | 41.2 | S-100R/SNK-100 | 1.7(17) |
| Specs / model | Een | B. | C | D | F | G Max | G Min | J | J1 | K |
| 2F-05 | 135 | 86 | 110 | 82.6 | 40 | 75 | 55 | 25 | 10 | M12x1.75 |
| 2F-06 | 165 | 86 | 140 | 104.8 | 45 | 75 | 55 | 28 | 14 | M16 × 2 |
| 2F-08 | 210 | 90 | 170 | 133.4 | 56 | 80 | 60 | 38 | 16 | M20x2.5 |
| 2F-10 | 254 | 95 | 220 | 171.4 | 56 | 75 | 55 | 38 | 16 | M20x2.5 |
| 2F-12 | 304 | 95 | 220 | 171.4 | 56 | 75 | 55 | 38 | 16 | M20x2.5 |
| Specs / model | L | L1 | M Max. | M Min | N | P | Q | R | S | T | U |
| 2F-05 | M10 | 15 | 56 | 36 | 20 | M10 | 42.5 | 27 | 4-M6 | 50 | 30° |
| 2F-06 | M10 | 15 | 56 | 36 | 20 | M10 | 57.5 | 40 | 4-M8 | 64 | 50° |
| 2F-08 | M12 | 18 | 71 | 51 | 25 | M12 | 77.5 | 53.5 | 6-M8 | 104 | 50° |
| 2F-10 | M16 | 24 | 71 | 51 | 25 | M12 | 99.5 | 75.5 | 6-M8 | 140 | 50° |
| 2F-12 | M16 | 24 | 71 | 51 | 25 | M12 | 124.5 | 100.5 | 6-M8 | 190 | 50° |
Opmerking: onder voorbehoud van technologische wijzigingen zonder voorafgaande informatie;
Er kunnen niet-standaard eisen worden gesteld.
