| Plaats van herkomst: | China |
|---|---|
| Merknaam: | NTH Cooperated Brand |
| Certificering: | CE |
| Modelnummer: | NIT-206, NIT-208, NIT-210, NIT-212 |
| Min. bestelaantal: | 1 set |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Goed en stevig pakket is geschikt voor zee- en luchtvervoer |
| Levertijd: | 3 werkdagen beschikbaar |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 1000 sets/M |

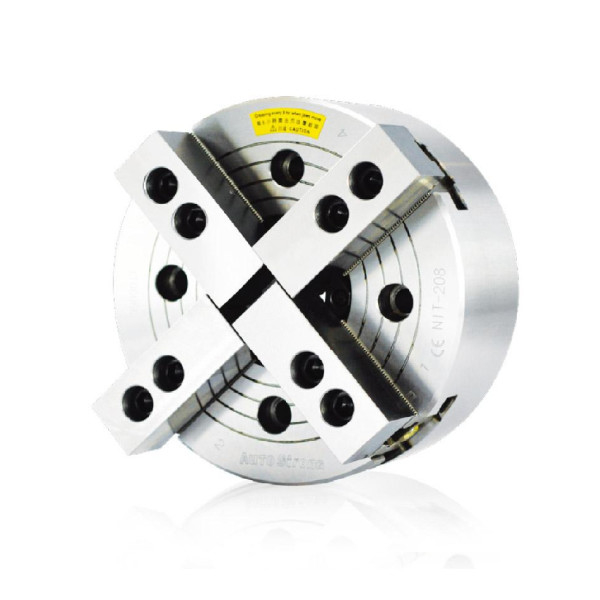

| Naam van het product: | NIT-200 4-Jaw door middel van de volledige krachttank ((ADAPTER INCLUDEERD) | Materiaal: | gietijzer |
|---|---|---|---|
| Gebruik: | Het grijpen/Inrichting | kenmerk: | Hoge precisie/Hoog - kwaliteit |
| grootte: | Zie de specificatie | Diensten: | OEM/ODM is aanvaardbaar |
| Markeren: | 4-JAW POWER CHUK,Adapter-koppeling |
||
Merk: NTH
Gemakkelijk te monteren, geschikt voor de spindel volgens DIN, BS, ISO, ASA, B5-9.
De oliepepel in de hoofdkaak, zaagpunt:1.5mm*60
Geschikt voor lange boringen of speciale werkstukken.
Kan worden uitgerust met een automatische voeder om de productiviteit te verhogen.
Kan worden uitgerust met een achtermeter.
Vervangbaar voor Japanse merken.
Standardproduct 6"~10" gemaakt van hoogsterk legeringsstaal SCM440 uit Japan,Bovens 21 inch zijn gemaakt van FCD600.
Glijdende oppervlakken, hoofdkaakjes en binnenste onderdelen verharden en slijpen.
Vervang snel de dekmantel.
Productiekatalogus Download:NIT 200.pdf
(eenheid: mm)
| Model/grootte |
Door. Een gat. |
Pistonen Een beroerte |
Kaak stroke Dia. (mm) |
Maximale trekkracht (kn) |
Maximaal greepkracht |
Maximaal werkend hydraulische druk |
| NIT-206 | Ø45 | 12 | 5.5 | 2243 | 5812 | 28.5 |
| NIT-208 | Ø52 | 16 | 7.4 | 3558 | 9075 | 26.5 |
| NIT-210 | Ø75 | 19 | 8.8 | 4385 | 11319 | 27.5 |
| NIT-212 | Ø91 | 23 | 10.6 | 5812 | 14990 | 27.5 |
| NIT-215 | Ø117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 |
| NIT-218 | Ø117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 |
| NIT-224 | Ø205 | 26 | 12 | 9177 | 23861 | 26.5 |
| Model/grootte | Maximaal RPM (rp.m.) |
Gewicht (kg) |
Inertie I ((kg‧m2) |
Geschikte cilinder | Gepaste HJ | Gelijke SJ | O.D. gripping dia. (mm) |
| NIT-206 | 4500 | 13.7 | 0.058 | M1246 | HJ06 | HC06 | Ø15-Ø169 |
| NIT-208 | 3600 | 24 | 0.177 | M1552 | HJ08 | HC08 | Ø20-Ø210 |
| NIT-210 | 3200 | 36 | 0.324 | M1875 | HJ10 | HC10 | Ø25-Ø254 |
| NIT-212 | 2700 | 58.5 | 0.763 | M2091 | HJ12 | HC12 | Ø30-Ø304 |
| NIT-215 | 1900 | 114 | 2.331 | M2511 | HJ15 | HC15 | Ø50-Ø381 |
| NIT-218 | 1500 | 140 | 3.798 | M2511 | HJ15 | HC15 | Ø50-Ø450 |
| NIT-224 | 1000 | 284 | 15.2 | ML3320 | HJ24-1 | HC24-1 | Ø150-Ø610 |
| Model/grootte | Een | B. | C(H6) | D | H | J | K | L | M | Nmax. | Omax. | Omin. |
| NIT-206 | 169 | 81 | 140 | 20 | 104.78 | 16 | 6-M10x80 | 45 | 5 | 26.5 | 32 | 9.25 |
| NIT-208 | 210 | 91 | 170 | 25 | 133.35 | 20 | 6-M12x90 | 52 | 5 | 32 | 38.7 | 11.75 |
| NIT-210 | 254 | 100 | 220 | 30 | 171.45 | 22 | 6-M16x100 | 75 | 5 | 38.7 | 51 | 14.25 |
| NIT-212 | 304 | 110 | 220 | 30 | 171.45 | 23 | 6-M16x110 | 91 | 6 | 51 | 61.3 | 15.75 |
| NIT-215 | 381 | 133 | 300 | 43 | 235 | 35 | 6-M20x135 | 117.5 | 6 | 61.3 | 82 | 15.25 |
| NIT-218 | 450 | 133 | 300 | 43 | 235 | 35 | 6-M20x135 | 117.5 | 6 | 82 | 82 | 15.25 |
| NIT-224 | 610 | 147 | 520 | 60 | 463.6 | 35 | 8-M24x150 | 205 | 6 | 139.9 | 87.5 | 24.5 |
| Model/grootte | Pmax. | Een minuut. | Q | R | S | T | Umax. | W | X | Y |
| NIT-206 | 11 | -1 | 2 | 12 | 19 | 31 | M55x2 | 60 | 37 | 73 |
| NIT-208 | 14.5 | - Eén.5 | 2 | 14 | 20.5 | 35 | M60x2 | 66 | 38 | 95 |
| NIT-210 | 8.5 | - Tien.5 | 2 | 16 | 25 | 40 | M85x2 | 94 | 43 | 110 |
| NIT-212 | 8 | -15 | 2 | 21 | 28 | 50 | M100x2 | 108 | 51 | 130 |
| NIT-215 | 7 | -16 | 5 | 22 | 43 | 62 | M130x2 | 139 | 66 | 165 |
| NIT-218 | 7 | -16 | 5 | 22 | 43 | 62 | M130x2 | 139 | 66 | 165 |
| NIT-224 | 16 | - 10 | 5 | 25 | 38 | 65 | M215x3 | 230 | 73 | 180 |
Opmerking: onder voorbehoud van technologische wijzigingen zonder voorafgaande informatie;
Er kunnen niet-standaardvereisten worden gesteld.
