| Plaats van herkomst: | China |
|---|---|
| Merknaam: | NTH Cooperated Brand |
| Certificering: | CE |
| Modelnummer: | NB-306A5,NB-208A6,NB-210A8,NB-310A8,NB-212A8,NB-212A11 enz. |
| Min. bestelaantal: | 1 set |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Goed en stevig pakket is geschikt voor zee- en luchtvervoer |
| Levertijd: | 3 werkdagen beschikbaar |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 1000 sets/M |

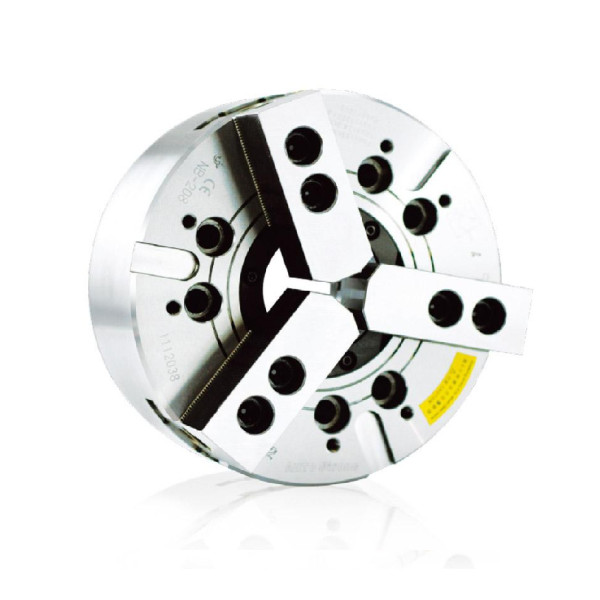

| Naam van het product: | NB-200A 3 MAK EXTRA GROOT DOOR HOLLE POWER CHUCK | Materiaal: | gietijzer |
|---|---|---|---|
| Gebruik: | Het grijpen/Inrichting | kenmerk: | Hoge precisie/Hoog - kwaliteit |
| grootte: | Zie de specificatie | Diensten: | OEM/ODM is aanvaardbaar |
| Markeren: | 3 Maagkracht Chuck,EXTRA GROOT POWER CHUCK |
||
Merk: NTH
Grotere boor: de grote boor in krachtopwekkers van het wigtype.
20% grote boor: ongeveer 20% hogere snelheid, hogere greepkracht en grotere boor in vergelijking met gewone schalen.
Adapter voor spindel A2 ((DIN 55026)
Makkelijk te monteren.
Kan worden uitgerust met een automatische voeder om de productiviteit te verhogen.
Kan worden uitgerust met een achtermeter.
Vervangbaar voor Japanse merken.
De trekmoer is aanpasbaar.
Standaardproduct 6~10" gemaakt van hoogsterk legerd staal SCM440 uit Japan
Glijdende oppervlakken, hoofdkaakjes en binnenste onderdelen verharden en slijpen.
| Model/grootte |
Door. Een gat Dia. |
Pistonen Een beroerte |
Maagstroke Dia. - Ik weet het. |
Maximaal trekken kracht |
Max Gripping Kracht |
Maximaal werkend hydraulische druk |
Maximaal RPM (rp.m.) |
| NB-306A5 | Ø52 | 12 | 5.4 | 2243 | 5812 | 18.4 | 6000 |
| NB-208A6 | Ø66 | 16 | 7.4 | 3558 | 9075 | 20.5 | 5000 |
| NB-210A8 | Ø78 | 19 | 8.8 | 4385 | 11319 | 27.5 | 4200 |
| NB-310A8 | Ø81 | 19 | 8.8 | 4976 | 12848 | 31.5 | 4500 |
| NB-212A8 | Ø122 | 23 | 10.6 | 5812 | 14990 | 20.5 | 3200 |
| NB-212A11 | Ø122 | 23 | 10.6 | 5812 | 14990 | 20.5 | 3200 |
| NB-215A15 | Ø142 | 23 | 10.6 | 7240 | 18355 | 25.5 | 2500 |
| NB-218A15 | Ø166.5 | 23 | 10.6 | 7240 | 18355 | 25.5 | 200 |
| Model/grootte | Gewicht (kg) |
Inertie I ((kg‧m2) |
Gelijke waarde cilinders |
Gepaste HJ | Gelijke SJ |
Overdosis. |
| NB-306A5 | 14 | 0.06 | M1552 | HJ06 | HC06 | Ø20-Ø170 |
| NB-208A6 | 24 | 0.14 | M1868 | HJ08 | HC08 | Ø26-Ø210 |
| NB-210A8 | 37.4 | 0.4 | M1878 | HJ10 | HC10 | Ø36-Ø254 |
| NB-310A8 | 36.4 | 0.33 | MK1881 | HJ10 | HC10 | Ø37-Ø254 |
| NB-212A8 | 72.2 | 1.04 | M2511 | HJ12 | HC12 | Ø59-Ø315 |
| NB-212A11 | 65 | 0.95 | M2511 | HJ12 | HC12 | Ø59-Ø315 |
| NB-215A15 | 130 | 3 | M2816 | HJ15 | HC15 | Ø59-Ø405 |
| NB-218A15 | 161 | 4.77 | M2816 | HJ15 | HC15 | Ø78-Ø457 |
|
Model/grootte |
Een | B. | C(H6) | D | E | F | G | H | J | K | L | M | Nmax. | Omax. | Omin. |
| NB-306A5 | 170 | 91 | 140 | 20 | 15 | 82.563 | 116 | 104.78 | 14.5 | 6xM10 | 52 | 5 | 37 | 18.25 | 9.25 |
| NB-208A6 | 210 | 103 | 170 | 25 | 17 | 106.38 | 150 | 133.35 | 19.5 | 6xM12 | 66 | 5 | 45.7 | 23.75 | 11.75 |
| NB-210A8 | 254 | 113 | 220 | 30 | 18 | 139.72 | 190 | 171.45 | 24 | 6xM16 | 78 | 5 | 53 | 33.75 | 14.25 |
| NB-310A8 | 254 | 113 | 220 | 30 | 18 | 139.72 | 190 | 171.45 | 24 | 6xM16 | 81 | 5 | 54 | 32.25 | 14.25 |
| NB-212A8 | 315 | 145 | 300 | 30 | 33 | 139.72 | 235 | 171.45 | 24 | 6xM20 | 122 | 6 | 79.5 | 33.75 | 11.25 |
| NB-212A11 | 315 | 134 | 300 | 30 | 22 | 196.87 | 260 | 235 | 28 | 6xM20 | 122 | 6 | 79.5 | 33.75 | 11.25 |
| NB-215A15 | 405 | 154 | 380 | 43 | 27 | 285.78 | 330.2 | 330.2 | 33 | 6xM24 | 142 | 6 | 93.5 | 45.25 | 15.25 |
| NB-218A15 | 457 | 154 | 380 | 43 | 27 | 285.78 | 330.2 | 330.2 | 33 | 6xM24 | 166.5 | 6 | 102 | 63.25 | 18.25 |
|
Model/grootte |
Pmax. | Een minuut. | Q | R | S | T | Umax. | V | W | X | X2 | X3 | X4 | Illustratie |
| NB-306A5 | 26 | 14 | 2 | 12 | 20 | 31 | M60x2 | 3xM6 | 65 | 16 | 36 | 65 | M8 | Figuur 1 |
| NB-208A6 | 31.5 | 15.5 | 2 | 14 | 20 | 35 | M74x2 | 3xM6 | 80 | 16 | 45 | 80 | M8 | Figuur 1 |
| NB-210A8 | 26.5 | 7.5 | 2 | 16 | 25 | 40 | M87x2 | 3xM8 | 94 | 16 | 60 | 102 | M10 | Figuur 1 |
| NB-310A8 | 26.5 | 7.5 | 2 | 16 | 25 | 40 | M90x2 | 3xM8 | 97 | 16 | 60 | 102 | M10 | Figuur 1 |
| NB-212A8 | 53 | 30 | 2 | 21 | 28 | 50 | M135x2 | 6xM16 | 143 | 20 | 60 | 138 | M10 | Figuur 2 |
| NB-212A11 | 42 | 19 | 2 | 21 | 28 | 50 | M135x2 | 3xM10 | 143 | 20 | 60 | 138 | M10 | Figuur 2 |
| NB-215A15 | 34 | 11 | 5 | 22 | 43 | 62 | M155x2 | 3xM12 | 164 | 20 | 80 | 160 | M12 | Figuur 1 |
| NB-218A15 | 34 | 11 | 5 | 22 | 43 | 62 | M180x3 | 3xM12 | 189 | 20 | 100 | 160 | M12 | Figuur 1 |
Opmerking: onder voorbehoud van technologische wijzigingen zonder voorafgaande informatie;
Er kunnen niet-standaardvereisten worden gesteld.
