| Plaats van herkomst: | China |
|---|---|
| Merknaam: | NTH |
| Certificering: | CE |
| Modelnummer: | SC-65-H-4A,SC-65-H-5A |
| Min. bestelaantal: | 1 set |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Goed en stevig pakket is geschikt voor zee- en luchtvervoer |
| Levertijd: | 3 werkdagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 1000 sets/M |

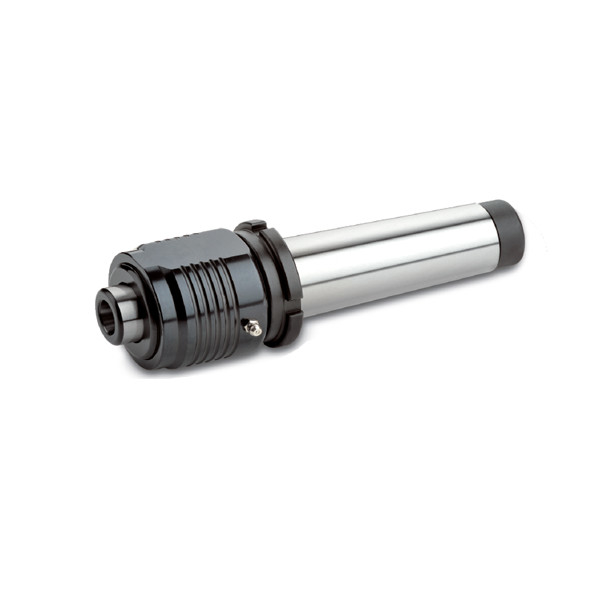

| Naam van het product: | SC-65-A Verwisselbare zware dienst live-centrum met uittreksel-noot | Materiaal: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Gebruik: | Hoge snelheid en hoge precisie draaibank draaien | Kenmerken: | Hoge kwaliteit/hoge precisie |
| grootte: | Verwijs naar de specificatie | TIR: | Minder dan 0.005mm |
| Markeren: | - Het is niet goed.,Uitwisselbare zware dienst live centrum |
||
Merk: NTH
Type: Verwisselbaar livecentrum
Werkzaamheden: zwaar
Toepassing CNC-draaiwerk en hogesnelheidsdraaiwerk of andere draaiwerk.
Werkgebruik Geschikt voor een gewone harddraaiproces met een lengte van minder dan 400 mm.
Structuur Combinatie van dubbelrijke precisieballagers, stuwkrachten en naaldlagers.
Accessoires: voor SC-61-H-4A/5A, Y-sluiter en tip 65 tips en punch type 65.
TIR Minder dan 0,005 mm.
Het controleren van de nauwkeurigheid van het middenpunt moet plaatsvinden in de toestand waarin de werkbalk stevig wordt vastgehouden.
Er is een S-model van licht werktype, dezelfde specificatie, die het probleem van vervorming van het verwerken van slank werkstuk kan verbeteren.
(eenheid: mm)
| Model/specificatie | Een | B. | C | D | D1 | G | L | Max.RPM |
Max. radiële belastingen |
Max. axiale stuwkracht |
| SC-65-H-4A | 14 | 82 | 9 | 62 | 31.2 | 31.267 (MT4) | 190 | 4,000rpm | 1,430 kg | 2700 kg |
| SC-65-H-5A | 14 | 82 | 9 | 62 | 31.2 | 44.399(MT5) | 217 | 4,000rpm | 1,430 kg | 2700 kg |
Opmerkingen:
1Voor de smeerolie, SKF-LGMT2 is aangewezen, anderen zijn niet toegestaan
2Als er een "A" achter de middelste modellennaam staat, betekent dat dat een aftrekmoer is.
3Voor gegevens over de radiële kracht wordt verwezen naar het gewicht van het werkstuk en de bewerkingskracht.
4Als "A" achter de middelste uitwisselbare puntnaam staat, betekent dit dat de punt langere lengte heeft.
5Voor gegevens over de askracht, verwijzen wij u naar de gegevens over de hydraulische druk van de staart.
6"Voor live-centra is SKF smeerolie aangewezen, het is waterdicht.
7Op maat gemaakte bestelling is aanvaardbaar.
8Onder voorbehoud van technische wijzigingen.
