| Plaats van herkomst: | China |
|---|---|
| Merknaam: | NTH |
| Certificering: | CE |
| Modelnummer: | SC-63-M-3A,SC-63-M-4A,SC-63-M-5A |
| Document: | SC-63.pdf |
| Min. bestelaantal: | 1 set |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Goed en stevig pakket is geschikt voor zee- en luchtvervoer |
| Levertijd: | 3 werkdagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 1000 sets/M |

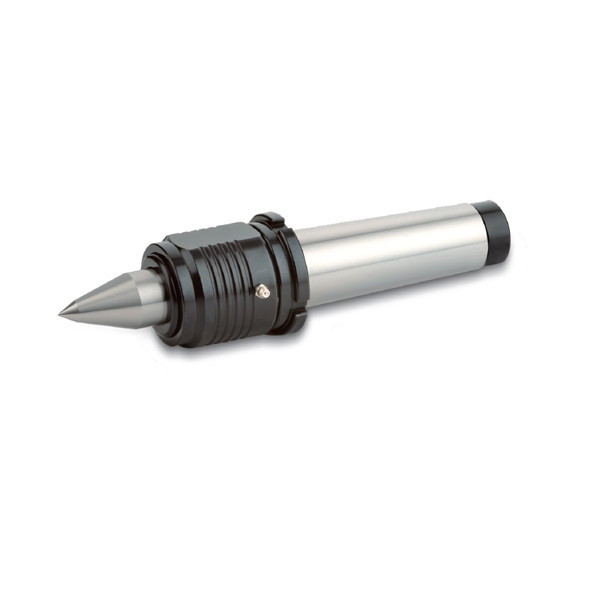

| Naam van het product: | SC-63-A MEDIUM DUCY LANGNOSE LIVE CENTER met uitgetrokken moer | Materiaal: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Gebruik: | Hoge snelheid en hoge precisie draaibank draaien | Kenmerken: | Hoge kwaliteit/hoge precisie |
| Grootte: | Zie de specificatie | TIR: | met een breedte van niet meer dan 50 mm |
| Markeren: | Medium Duty LONG NOSE LIVE CENTER,LONG NOSE LIVE CENTER |
||
Merk: NTH
Type: serie van live-centra
Deeltjes: Gemiddeld
Toepassingen CNC-draaibank, hogesnelheidsdraaibank en andere draaibank.
Werkgebruik Geschikt voor het gewone draaiproces met een lengte van minder dan 400 mm en voor het draaiproces met een slank werkstuk.
Structuur De radiale belasting en de axiale belasting zijn afzonderlijk ontworpen.
Accessoires voor SC-63-M-3A/4A/5A, Y-type sleutel
TIR Minder dan 0,002 mm
Het controleren van de nauwkeurigheid van het middenpunt moet plaatsvinden in de toestand waarin de werkbalk stevig wordt vastgehouden.
(eenheid: mm)
| Model/specificatie | Een | B. | C | D | D1 | G | d | L | Centrum |
Max, ik ben er klaar voor. RPM |
Maximaal. Verzorging |
Max, ik ben er klaar voor.Eenxiale THustFOors |
| SC-63-M-3A | 60 | 127 | 8 | 57 | 31.2 | 23.825 (MT3) | 12 | 214 | 60° | 4500 t/min | 1200 kg | 1,800kg |
| SC-63-M-4A | 60 | 127 | 9 | 57 | 31.2 | 31.267 (MT4) | 12 | 235 | 60° | 4500 t/min | 1,300kg | 2200 kg |
| SC-63-M-5A | 60 | 127 | 9 | 57 | 31.2 | 44.399(MT5) | 12 | 262 | 60° | 4500 t/min | 1,400 kg | 2,300kg |
Opmerkingen
1Voor de smeerolie, SKF-LGMT2 is aangewezen, anderen zijn niet toegestaan
2Als er een "A" achter de middelste modellennaam staat, betekent dat dat een aftrekmoer is.
3Voor gegevens over de radiële kracht wordt verwezen naar het gewicht van het werkstuk en de bewerkingskracht.
4Als "A" achter de middelste uitwisselbare puntnaam staat, betekent dit dat de punt langere lengte heeft.
5Voor gegevens over de askracht, verwijzen wij u naar de gegevens over de hydraulische druk van de staart.
6"Voor live-centra is SKF smeerolie aangewezen, het is waterdicht.
7Op maat gemaakte bestelling is aanvaardbaar.
8Onder voorbehoud van technische wijzigingen.
Download meer:
Productcatalogus:SC-63.pdf
Centrum Technische gebruikershandleiding
