| Plaats van herkomst: | China |
|---|---|
| Merknaam: | NTH |
| Certificering: | CE |
| Modelnummer: | NCH-62-3A,NCH-62-4A,NCH-62-5A |
| Min. bestelaantal: | 1 set |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Goed en stevig pakket is geschikt voor zee- en luchtvervoer |
| Levertijd: | 3 werkdagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 1000 sets/M |

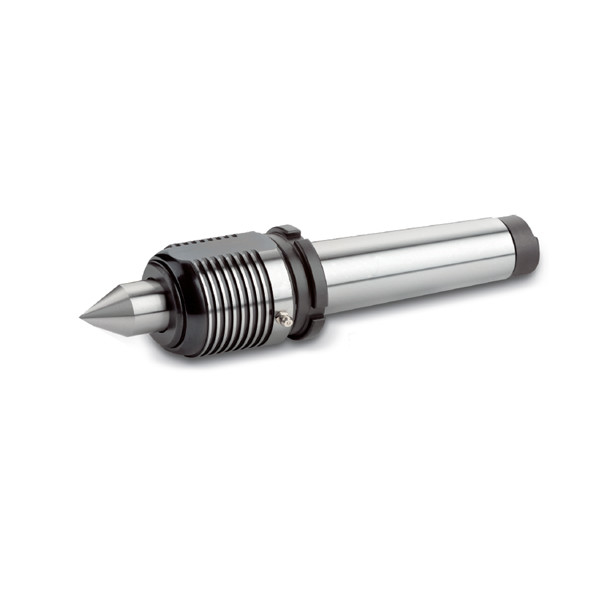

| Naam van het product: | NCH-62 zware precisie hoge snelheid live center | Materiaal: | Geallieerd staal/tungstencarbide |
|---|---|---|---|
| Gebruik: | Hoge snelheid en hoge precisie draaibank draaien | Kenmerken: | Hoge kwaliteit/hoge precisie |
| Grootte: | Verwijs naar de specificatie | TIR: | met een breedte van niet meer dan 50 mm |
| Markeren: | NCH-62 LIVE CENTER,Precise High Speed Live Center,Heavy Duty Live Center |
||
Merk: NTH
Type: serie van live-centra
Werkzaamheden: zwaar
Toepassing: CNC-draaibank, hogesnelheidsdraaibank
Werkgebruik: geschikt voor het draaien van werkstukken met hoge snelheid en hoge precisie
Structuur: combinatie van hoekig contactbal, precisie hogesnelheidslager en naaldlager
Toebehoren: Y-knoppen
TIR: minder dan 0,002 mm
Het controleren van de nauwkeurigheid van het middenpunt moet plaatsvinden in de toestand waarin de werkbalk stevig wordt vastgehouden.
(eenheid: mm)
| Model/specificatie | Een | B. | C | D | D1 | G | L | Ø |
Max. RPM |
Max. radiële belastingen |
Maximaal. Stootkracht |
| NCH-62-3A | 47 | 116 | 8 | 68 | 31.2 | 23.825 (MT3) | 203 | 60° | 12,000rpm | 1600 kg | 1,240 kg |
| NCH-62-4A | 49 | 121 | 9 | 68 | 31.2 | 31.267 (MT4) | 229 | 60° | 12,000rpm | 2,730 kg | 1,750 kg |
| NCH-62-5A | 49 | 121 | 9 | 68 | 31.2 | 44.399(MT5) | 256 | 60° | 12,000rpm | 2,730 kg | 1,750 kg |
Opmerkingen
1Voor de smeerolie, SKF-LGMT2 is aangewezen, anderen zijn niet toegestaan
2Als er een "A" achter de middelste modellennaam staat, betekent dat dat een aftrekmoer is.
3Voor gegevens over de radiële kracht wordt verwezen naar het gewicht van het werkstuk en de bewerkingskracht.
4Als "A" achter de middelste uitwisselbare puntnaam staat, betekent dit dat de punt langere lengte heeft.
5Voor gegevens over de askracht, verwijzen wij u naar de gegevens over de hydraulische druk van de staart.
6"Voor live-centra is SKF smeerolie aangewezen, het is waterdicht.
7Op maat gemaakte bestelling is aanvaardbaar.
8Onder voorbehoud van technische wijzigingen.
