| Plaats van herkomst: | China |
|---|---|
| Merknaam: | NTH |
| Certificering: | CE |
| Modelnummer: | SNK-75R,SNK-100R,SNK-125R,SNK-150R,SNK-200R |
| Min. bestelaantal: | 1 set |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Goed en stevig pakket is geschikt voor zee- en luchtvervoer |
| Levertijd: | 3 werkdagen beschikbaar |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 1000 sets/M |

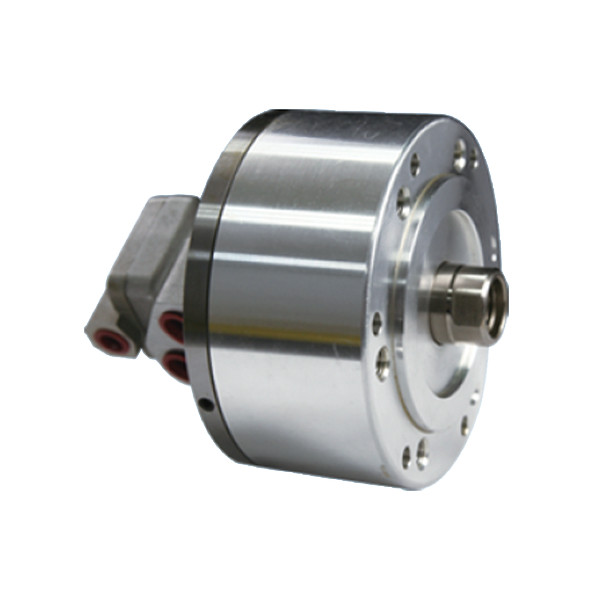

| Naam van het product: | SNK ROTARY HYDRAULIC CYLINDER | Gebruik: | Het drijfklemmen werken |
|---|---|---|---|
| kenmerk: | Lichte/Hoge precisie/Stal/Hoog - kwaliteit | grootte: | Zie de specificatie |
| Diensten: | ODM/OEM is beschikbaar | ||
| Markeren: | Roterende hydraulische cilinder,SNK-R ROTARY HYDRAULIC CYLINDER,SNK-R Hydraulische roterende cilinder |
||
Productgegevens
Merk: NTH
Model: SNK-R
De roterende cilinder is het type van korte vorm, lichtgewicht en hoge rotatiesnelheid.
Het kan van voren of van achteren worden gemonteerd.
De afvoerpoort moet onafhankelijk van de olietank worden aangesloten om tegendruk te voorkomen.
De veiligheidsscheckklep en de drukverlagende klep zijn in de cilinder ingebouwd.
Productiecatalogus:SNK-R-datasheet.pdf
(eenheid: mm)
| 规格 Spec 型号 Model |
活塞 oppervlakte Pistonoppervlakte cm2 押侧 Uitbreiden |
活塞 oppervlakte Pistonoppervlakte cm2 拉侧 Terugtrekken |
活塞行程 Pistonstrek mm |
Maximum omdraaien. Maximaal RPM |
Maximale gebruiksdruk Max.Bedrijfsdruk Mpa ((kgf/cm2) |
惯性矩 (gevoeligheidsmoment) Ik... kg*m2 |
Gewicht Gewicht kg |
| SNK-75R | 44.2 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 2.8 |
| SNK-100R | 78.5 | 71.5 | 20 | 6000 | 4.0(40) | 0.03 | 4.3 |
| SNK-125R | 122.7 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 6.8 |
| SNK-150R | 176.7 | 160.8 | 30 | 5500 | 4.0(40) | 0.09 | 9.4 |
| SNK-200R | 314.1 | 290.4 | 35 | 5500 | 4.0(40) | 0.28 | 15.3 |
| 规格 Spec 型号 Model |
Een | B. | C | D1 | D2 | E H7 | F |
G Maximaal |
G Min. |
H | J | K | L | L1 | L2 | M | N | H2 |
| SNK-75R | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 148 | M20x2.5 | 6~M8×16 | M8×60 | 12 | 21 | 35 | 91 |
| SNK-100R | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 163 | M20x2.5 | 6~M10×20 | M8×75 | 12 | 21 | 35 | 91 |
| SNK-125R | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 172 | M24x3.0 | 6~M12×20 | M8×85 | 12 | 25 | 45 | 90 |
| SNK-150R | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 184 | M30x3.5 | 12~M12×24 | M10 × 100 | 16 | 31 | 45 | 89 |
| SNK-200R | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 200 | M36×4.0 | 12~M16×30 | M10 × 125 | 21 | 37 | 60 | 86 |
Er kunnen niet-standaardvereisten worden gesteld.
