| Plaats van herkomst: | China |
|---|---|
| Merknaam: | NTH |
| Certificering: | CE |
| Modelnummer: | S-RE-serie |
| Min. bestelaantal: | 1 set |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Goed en stevig pakket is geschikt voor zee- en luchtvervoer |
| Levertijd: | 3 werkdagen beschikbaar |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 1000 sets/M |

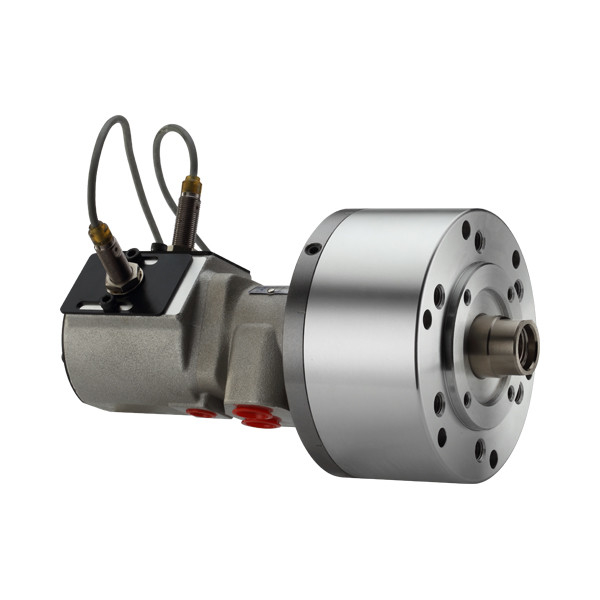

| Naam van het product: | S-RE ROTARY HYDRAULIC CYLINDER met veiligheid en detectie | Gebruik: | Het drijfklemmen werken |
|---|---|---|---|
| kenmerk: | Lichte/Hoge precisie/Stal/Hoog - kwaliteit | grootte: | Zie de specificatie |
| Diensten: | ODM/OEM is beschikbaar | ||
| Markeren: | S-RE ROTARY HYDRAULIC CYLINDER,DETECTIE Roterende hydraulische cilinder,Veiligheid ROTATORISCH HYDRAULISCH CYLINDER |
||
Productgegevens
Merk: NTH
De roterende cilinder is het type van korte vorm, lichtgewicht en hoge rotatiesnelheid.
Het kan werken met inductieve nabijheidsschakelaar, het is gemakkelijk om de slag aan te passen en te controleren of de slag van de cilinderpiston OK is of niet. Het kan werken met inductieve nabijheidsschakelaar,de schakelaar is uitgesloten in accessoires en moet afzonderlijk worden gekochtHet wordt toegepast om te controleren of de cilinderstroming vereist is of niet.
De veiligheidsscheckklep en de drukverlagende klep zijn in de cilinder ingebouwd.
Het kan van voren of van achteren worden gemonteerd.
De afvoerpoort moet onafhankelijk van de olietank worden aangesloten om tegendruk te voorkomen.
Productiekatalogus Download:S-RE-datasheet.pdf
(eenheid: mm)
| 规格 Spec 型号 Model |
活塞 oppervlakte Pistonoppervlakte cm2 押侧 Uitbreiden |
活塞 oppervlakte Pistonoppervlakte cm2 拉侧 Terugtrekken |
活塞行程 Pistonstrek mm |
Maximum omdraaien. Maximaal RPM |
Maximale gebruiksdruk Max.Bedrijfsdruk Mpa ((kgf/cm2) |
惯性矩 (gevoeligheidsmoment) Ik... kg*m2 |
Gewicht Gewicht kg |
| S-75RE | 43 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 3.4 |
| S-100RE | 77.4 | 71.5 | 20 | 6000 | 4.0(40) | 0.04 | 4.9 |
| S-125RE | 121.6 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 7.4 |
| S-150RE | 175.6 | 160.8 | 30 | 5500 | 4.0(40) | 0.1 | 10.7 |
| S-200RE | 313 | 290.4 | 35 | 5500 | 4.0(40) | 0.29 | 15.9 |
| 规格 Spec 型号 Model |
Een | B. | C | D1 | D2 | E H7 | F | G Max | G Min | H | H1 | H2 | J | K | L | L1 | L2 | M | N |
| S-75RE | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 42 | 137 | 194 | M20x2.5 | 6~M8×16 | M8×60 | 12 | 21 | 35 |
| S-100RE | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 42 | 137 | 209 | M20x2.5 | 6~M10×20 | M8×75 | 12 | 21 | 35 |
| S-125RE | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 41 | 136 | 218 | M24x3.0 | 6~M12×20 | M8×85 | 12 | 25 | 45 |
| S-150RE | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 39 | 134 | 230 | M30x3.5 | 12~M12×24 | M10 × 100 | 16 | 31 | 45 |
| S-200RE | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 36 | 132 | 248 | M36×4.0 | 12~M16×30 | M10 × 125 | 21 | 37 | 60 |
Opmerking: onder voorbehoud van technologische wijzigingen zonder voorafgaande informatie;
Er kunnen niet-standaardvereisten worden gesteld.
