| Plaats van herkomst: | China |
|---|---|
| Merknaam: | NTH |
| Certificering: | CE |
| Modelnummer: | AP-serie |
| Min. bestelaantal: | 1 set |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Goed en stevig pakket is geschikt voor zee- en luchtvervoer |
| Levertijd: | 3 werkdagen beschikbaar |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 1000 sets/M |
| Naam van het product: | AP LARGE THROUGH-HOLE LOWER CHUCK (1) | Materiaal: | Gesmeed staal |
|---|---|---|---|
| Gebruik: | Grijp / bevestiging | kenmerk: | Hoge precisie/Hoog - kwaliteit |
| grootte: | Zie de specificatie | Diensten: | OEM/ODM is aanvaardbaar |
| Markeren: | AP LARGE LUCHKAN,AP LARGE FIXTURE Luchtkraan,AP LARGE HOLE AIR CHUCK |
||
Productgegevens
Merk: NTH

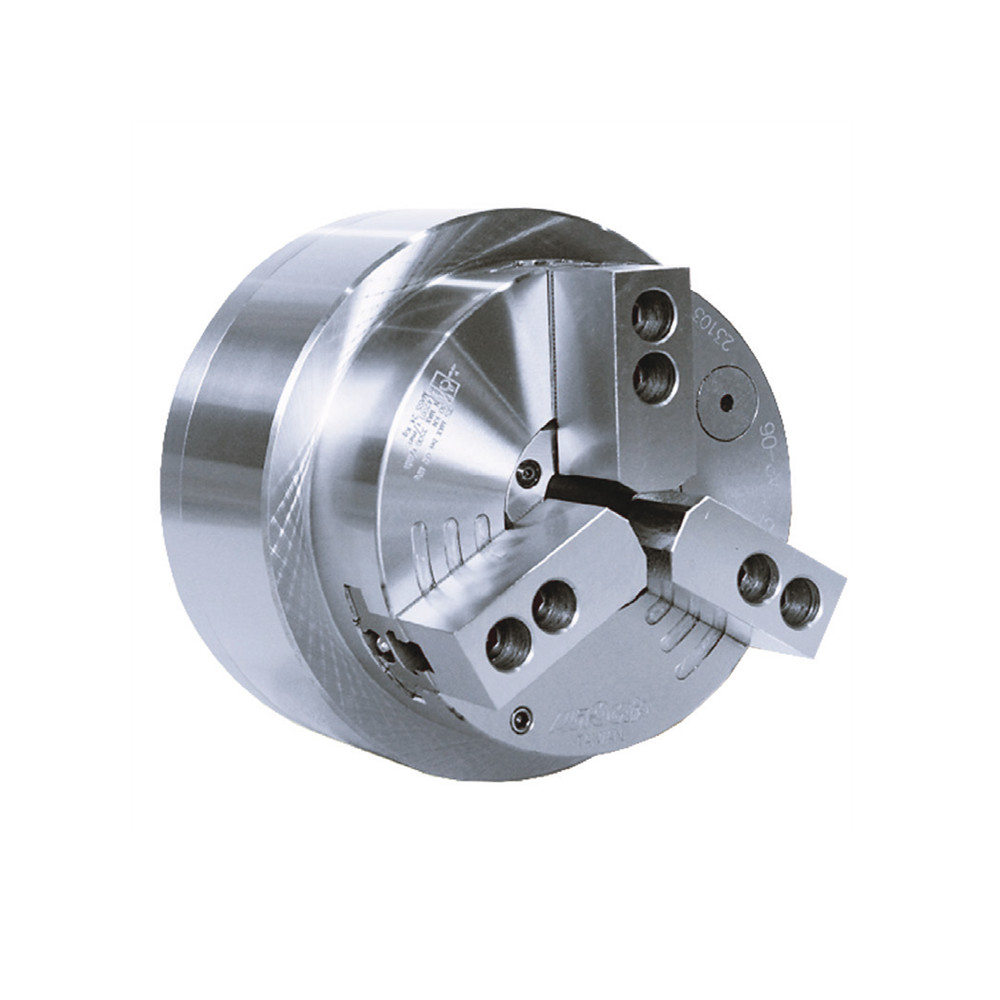

Grote door-gat 3-kaak kracht chuck met ingebouwde luchtcilinder.
Een brevet luchttoevoer systeem, eenvoudig te installeren en onderhouden. Geen slijtage probleem van traditionele verzegelde ring. Onderhoudskosten en tijd kunnen worden bespaard.
(Afmetingseenheid: mm)
|
Model |
Door het gat Dia. |
Schok van de kaak (Dia.) |
Ik wil Dia. (mm). |
Ik heb Dia laten vallen. (mm) |
Max. druk |
| AP-52A6 | 52 | 5.9 | 170 | 15 | 0.6(6.1) |
| AP-66A6 | 66 | 7.6 | 215 | 24 | 0.6(6.1) |
| AP-86A8 | 86 | 8.9 | 268 | 43 | 0.6(6.1) |
| AP-115A8 | 115 | 10.6 | 330 | 55 | 0.6(6.1) |
|
Model |
Max. klemkracht kN (kgf) |
Max. snelheid Min-1 (rpm) |
Inertie kg‧m2
|
Gewicht (kg) |
Gewicht (kg) Adapter inbegrepen |
Luchtverbruik |
| AP-52A6 | 40.4(4118) | 4200 | 0.2 | 26 | 27 | 3.1 |
| AP-66A6 | 51.0(5185) | 3500 | 0.4 | 38 | 39 | 5.1 |
| AP-86A8 | 76.0(7723) | 3200 | 0.7 | 58 | 60 | 8.7 |
| AP-115A8 | 80.0(8155) | 3000 | 1.7 | 92 | 95 | 12 |
| Model | Een | B. | C | D | D1 | E | E1 | F | G | H | J | K | L | L1 | L1 |
| AP-52A6 | 235 | 121/140 | 170 | 215 | 106.38 | 6.5 | 19 | 52 | 21.5 | 58.5 | 170 | 2 | 6~M10 | 15 | 18 |
| AP-66A6 | 265 | 134/153 | 170 | 245 | 106.38 | 6.5 | 19 | 66 | 21.5 | 65 | 215 | 2 | 6~M10 | 16 | 18 |
| AP-86A8 | 315 | 142/169 | 220 | 295 | 139.72 | 6.5 | 27 | 86 | 21.5 | 67 | 268 | 2 | 6~M10 | 16 | 24 |
| AP-115A8 | 370 | 154/181 | 220 | 350 | 139.72 | 6.5 | 27 | 115 | 21.5 | 69 | 330 | 2 | 6~M10 | 16 | 24 |
| Model | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U | V |
| AP-52A6 | 37 | 73 | 20 | 21.2 | 9.2 | 38 | 35.1 | 31 | 12 | 145.5 | 6~M12 |
| AP-66A6 | 38 | 95 | 25 | 23.7 | 8.7 | 50.2 | 46.4 | 35 | 14 | 159.5 | 6~M12 |
| AP-86A8 | 43 | 110 | 30 | 32.2 | 12.7 | 62.2 | 57.8 | 40 | 16 | 184.5 | 6~M16 |
| AP-115A8 | 51 | 130 | 30 | 44.7 | 14.7 | 77 | 71.7 | 50 | 21 | 212 | 6~M16 |
Opmerkingen:
De afmetingen en specificaties van 3Q-A staan in de rode gegevens.
Onderhevig aan technologische wijzigingen zonder voorafgaande informatie
Niet-standaard eisen kunnen worden gesteld
