| Plaats van herkomst: | China |
|---|---|
| Merknaam: | NTH |
| Certificering: | CE |
| Modelnummer: | RAP-reeks |
| Min. bestelaantal: | 1 set |
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Goed en stevig pakket is geschikt voor zee- en luchtvervoer |
| Levertijd: | 3 werkdagen beschikbaar |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 1000 sets/M |
| Naam van het product: | RAP PNEUMATISCHE ROTATORIE CHUCK | Materiaal: | Gesmeed staal |
|---|---|---|---|
| Gebruik: | Grijp / bevestiging | kenmerk: | Hoge precisie/Hoog - kwaliteit |
| grootte: | Zie de specificatie | Diensten: | OEM/ODM is aanvaardbaar |
| Markeren: | Vervaardiging van de volgende modellen:,PNEUMATISCHE ROTATORY CHUCK van gesmeed staal,GRAPPING PNEUMATISCHE ROTATORIE CHUCK |
||
Productgegevens
Merk: NTH

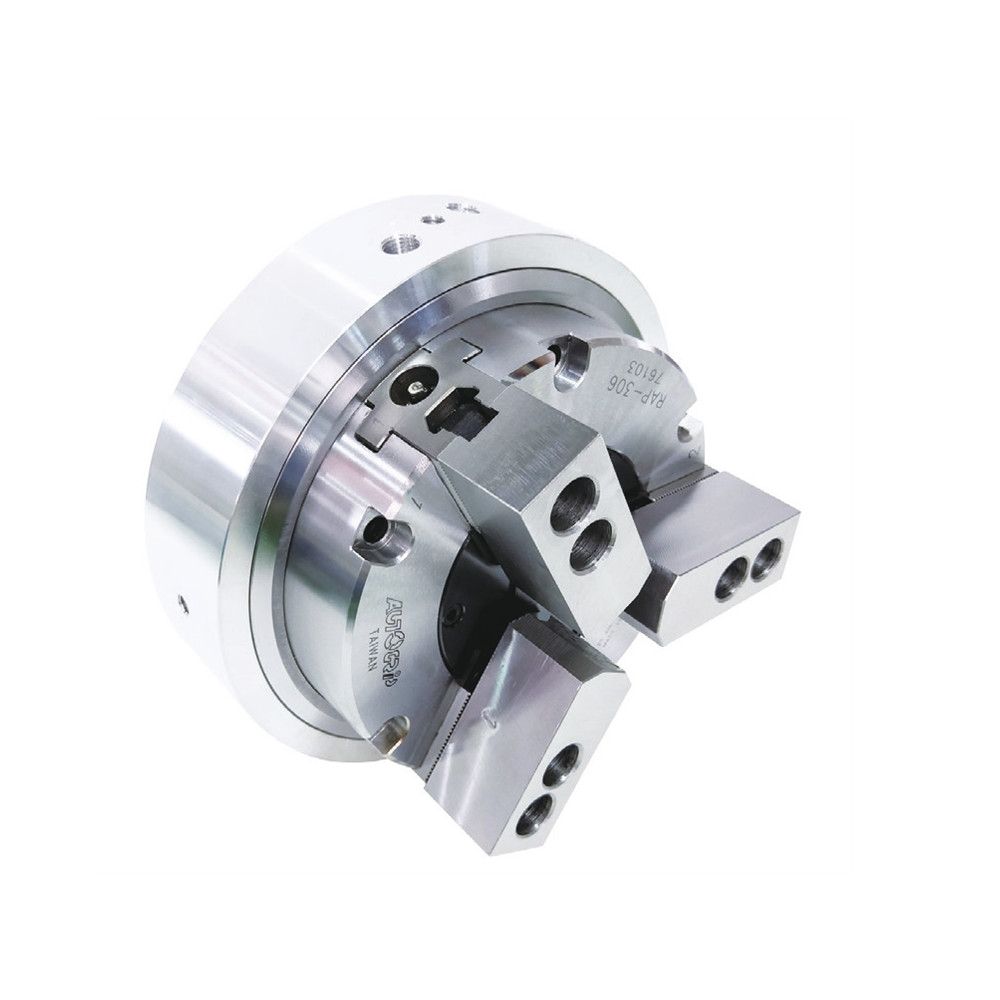

Roterende chuck met ingebouwde apneumatische cilinder, compact ontwerp, geschikt voor lichte bewerking. compatibel met standaard zachte kaak of harde kaak.
Kan worden geïnstalleerd op een draaitafel voor indexering.
Geselecteerd tegen stof en snijsplinten.
Alle onderdelen zijn direct gehard, gemalen en gesmeerd.
Opmerking: Om de wrijving tussen de distubritorring en het schokbord te overwinnen, moet het draaiend koppel van de draaitafel hoger zijn dan de in de tabel aangegeven eisen.
(Afmetingseenheid: mm)
|
Model |
Maagstroke Ik heb het niet gedaan. |
- Dat is Dia. |
- Ik wil Dia neerslaan. |
Max. klemkracht kN (kgf) (Pneumatisch bij 6,0 kgf/cm2) |
| RAP-306 | 5.5 | 170 | 25 | 21 (2141.4) |
| RAP-308 | 6.8 | 215 | 37 | 34.2 (3487.4) |
| RAP-310 | 7 | 254 | 53 | 48 (4894.7) |
|
Model |
Max. druk (kgf/cm2) |
(rp.m.) Max. snelheid |
Maximale rotatie Weerstandsmoment |
6.0kgf/cm2) AirConsumption Lit |
Gewicht (kg) |
| RAP-306 | 7 | 72 | 40 | 3.1 | 16.2 |
| RAP-308 | 7 | 60 | 60 | 3.1 | 30.6 |
| RAP-310 | 7 | 53 | 85 | 4.2 | 42.4 |
| Model | Een | B. | B1 | C (H6) | D | E | F | G | H | J | K |
| RAP-306 | 215 | 98 | 90 | 110 | 155 | 181 | 170 | 25 | 7 | 52 | 8 |
| RAP-308 | 260 | 113 | 104 | 110 | 200 | 226 | 215 | 32 | 8 | 52 | 9 |
| RAP-310 | 300 | 117 | 52 | 140 | 235 | 261 | 254 | 54 | 8 | 52 | 10 |
| Model | L | L1 | M | N | P | Q max | Q min | R max | R min | S | T | U | V | W |
| RAP-306 | 6~M8 | 11 | 36 | 73 | 20 | 10.75 | 4.75 | 39.5 | 36.75 | 31 | 12 | 19.5 | 14 | 3~M8 |
| RAP-308 | 6~M8 | 16 | 37 | 95 | 25 | 13.25 | 8.75 | 57 | 53.6 | 35 | 14 | 19.5 | 14 | 3~M8 |
| RAP-310 | 6~M8 | 14 | 42 | 110 | 30 | 23.25 | 12.75 | 64.5 | 61 | 40 | 16 | 19.5 | 14 | 3~M8 |
Onderhevig aan technologische wijzigingen zonder voorafgaande informatie
Niet-standaard eisen kunnen worden gesteld
